LiFePO4 BMS: Kuinka valita oikea akun hallintajärjestelmä akkuusi
Väärän akkuhallintajärjestelmän (BMS) valinta on yksi yleisimmistä LiFePO4-akkujen ennenaikaisen vikaantumisen syistä – ja yksi helpoimmin vältettävistä ongelmista. Tämä opas opastaa sinua tarkalleen, mitä LiFePO4-akkuhallintajärjestelmä tekee, mitkä ominaisuudet ovat tärkeitä sovelluksellesi ja miten vältät asennusvirheet, jotka lähettävät meille eniten tukipyyntöjä.
Tietoja LiFePO4 BMS:stä
LiFePO4 BMS (Battery Management System) on elektroninen aivot akkukennojen ja muun järjestelmäsi välillä. Se tekee kolme asiaa:
- Valvoo jokaista kennoa erikseen — seuraa jännitettä, lämpötilaa ja lataustilaa reaaliajassa.
- Suojaa akkua — katkaisee latauksen tai purkauksen heti, kun kenno ylittää turvallisen toiminta-alueensa.
- Tasapainottaa kennoja – tasaa kaikkien akun kennojen varaustason, jotta heikoin kenno ei rasita koko järjestelmää.
Ilman BMS-järjestelmää yksittäiset kennot erilleen toisistaan ajan myötä. Nopeimmin latautuva kenno saavuttaa ensin ylijänniterajansa ja rajoittaa koko akun käyttökelpoisen kapasiteetin. Nopeimmin purkautuva kenno putoaa turvallisen kynnysarvon alapuolelle ja vanhenee kiihtyvällä vauhdilla. Oikein määritelty BMS estää molemmat.
LiFePO4 BMS: Kuinka valita oikeaAkun hallintajärjestelmäpakkaustasi varten
Väärän akkuhallintajärjestelmän (BMS) valinta on yksi yleisimmistä LiFePO4-akkujen ennenaikaisen vikaantumisen syistä – ja yksi helpoimmin vältettävistä ongelmista. Tämä opas opastaa sinua tarkalleen, mitä LiFePO4-akkuhallintajärjestelmä tekee, mitkä ominaisuudet ovat tärkeitä sovelluksellesi ja miten vältät asennusvirheet, jotka lähettävät meille eniten tukipyyntöjä.
Ydinsuojaustoiminnot – mitä kukin tekee
Jokainen luotettava LiFePO4-rakennusautomaatiojärjestelmä kattaa nämä kuusi suojakerrosta vakiona. Jos arvioimastasi rakennusautomaatiojärjestelmästä puuttuu jokin niistä, siirry eteenpäin.
| Suojaus | Mikä sen laukaisee | Miksi sillä on merkitystä |
| Ylijännitesuoja (OVP) | Kennojännite nousee yli ~3,65 V latauksen aikana | Estää ylilatauksen, elektrolyytin hajoamisen ja kapasiteetin heikkenemisen |
| Alijännitesuoja (UVP) | Kennojännite laskee alle ~2,50 V purkauksen aikana | Estää syväpurkautumisen, joka aiheuttaa peruuttamattomia soluvaurioita |
| Ylivirtasuoja (OCP) | Purkausvirta ylittää nimellisrajan | Suojaa FETejä, virtakiskoja ja kennoliittimiä lämpövaurioilta |
| Oikosulkusuojaus (SCP) | Äkillinen virtapiikki havaitaan (mikrosekunnin vaste) | Sammuttaa akun ennen kuin vakava vika voi aiheuttaa tulipalon tai vuodon |
| Ylikuumenemissuoja (OTP) | Kennon tai MOSFETin lämpötila ylittää kynnysarvon | Pysäyttää latauksen tai purkauksen ennen kuin lämpö aiheuttaa kiihtynyttä hajoamista |
| Solujen tasapainottaminen | Kennojen välillä havaittu jännitehäviö | Tasaa varaustilan, jotta akun koko kapasiteetti on käytettävissä |
Huomautus: Tarkat liipaisukynnykset (esim. 3,65 V OVP:lle) konfiguroidaan BMS-kalibroinnin aikana ja vaihtelevat mallien välillä. Tarkista aina tilaamasi tietyn SKU:n datalehti.

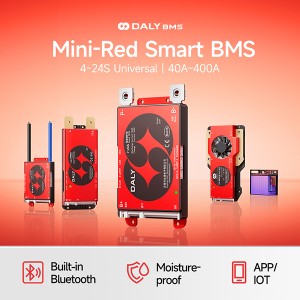

Daly BMS LiFePO4 -tuotevalikoima — tekninen yleiskatsaus
Daly BMS LiFePO4 -tuoteperhe kattaa laajan valikoiman kokoonpanoja kompakteista 12 V:n tee-se-itse-akuista aina yli 48 V:n teollisuus- ja energian varastointijärjestelmiin. Keskeiset parametrit malliryhmittäin:
| Parametri | Valikoima / vaihtoehdot | Muistiinpanoja |
| Akun kemia | LiFePO4 (LFP) | Erillinen LFP-jännitteen kalibrointi; erilliset mallit Li-ion- / LTO-akuille |
| Sarjan solumäärä (S) | 4S · 8S · 12S · 16S · 20S · 24S | Kattaa nimellisjännitteet 12 V · 24 V · 36 V · 48 V · 60 V · 72 V |
| Jatkuva virranluokitus | 20A — 200A (mallista riippuen) | Mitoita aina ≥110 %:iin jatkuvan kuormitusvirran maksimista |
| Tasapainotusmenetelmä | Passiivinen tasapainotus (vakio) / Aktiivinen tasapainotus (päivitys) | Aktiivinen tasapainotus on suositeltava yli 100 Ah:n akuille tai usein toistuville osittaisille sykleille ja sykleille. |
| Viestintäliitäntä | UART · RS485 · Bluetooth (älykkäät BMS-mallit) | Vaaditaan, jos invertteri/laturi tarvitsee reaaliaikaista SOC- tai solutietoa |
| Asuntovaihtoehdot | Vakio / Muotoileva pinnoite / IP67 pyynnöstä | Ulko-, meri- ja teollisuusympäristöt vaativat korkeampia IP-luokituksia |
| OEM / ODM | Saatavilla | Tuettu mukautettu laiteohjelmisto, merkinnät, kotelot ja protokolla-integraatio |
Mallikohtaiset datalehdet ja ajankohtaiset tekniset tiedot löytyvät osoitteesta dalybms.com tai ottamalla suoraan yhteyttä tekniseen tiimiimme.
Oikean LiFePO4-rakennusautomaatiojärjestelmän valinta – 5-vaiheinen prosessi
Käy nämä viisi vaihetta läpi järjestyksessä. Yhdenkään vaiheen ohittaminen johtaa epäsuhtaisuuteen.
Vaihe 1 - Laske solut sarjassa (S-laskenta)
S-luku määrää BMS-mallin. Jokaisen LiFePO4-kennon nimellisjännite on 3,2 V. Laske ne yhteen:
- 4S = 12,8 V nimellisjännite → vakio 12 V järjestelmä
- 8S = 25,6 V nimellisjännite → vakio 24 V järjestelmä
- 16S = 51,2 V nimellisjännite → vakio 48 V järjestelmä
- 24S = 76,8 V nimellisjännite → vakio 72 V järjestelmä
Väärälle S-määrälle mitoitettu BMS joko ei lue kennojännitteitä oikein tai käyttää virheellisiä suojauskynnysarvoja. Tähän ei ole kiertotietä – S-määrän on oltava täsmälleen sama.
Vaihe 2 — Määritä jatkuvan virrantarpeesi
Laske yhteen kaikkien samanaikaisesti toimivien kuormien nimikilven mukaiset virrat. Käytä ylijännitettä varten 10–20 %:n marginaalia. Valitse seuraava käytettävissä oleva rakennusautomaatiojärjestelmän virta-arvo tämän kokonaissumman yläpuolelta. Esimerkiksi: 2 000 W:n invertteri 24 V:n järjestelmässä kuluttaa täydellä kuormalla noin 83 A – 100 A:n rakennusautomaatiojärjestelmä on oikea vähimmäisvalinta.
Älä mitoita keskimääräisen kuormituksen mukaan. Rakennusautomaatiojärjestelmän on kestettävä pahin mahdollinen samanaikainen kuormitus ilman laukeamista.
Vaihe 3 — Päätä passiivisen ja aktiivisen tasapainottamisen välillä
Passiivinen tasapainotus polttaa ylimääräisen varauksen pois korkean SOC-arvon omaavista kennoista vastuksen avulla. Se toimii, mutta on hidasta ja tuottaa lämpöä. Aktiivinen tasapainotus siirtää varauksen korkean SOC-arvon omaavista kennoista matalan SOC-arvon omaaviin kennoihin induktorien tai kondensaattoreiden avulla – nopeammin, energiatehokkaammin ja paremmin suurille paketeille.
Jos akkusi kapasiteetti on yli 100 Ah, sitä ladataan usein osittain (aurinkopaneelisovellukset) tai se sijaitsee suljetussa tilassa, jossa lämpö on ongelma, aktiivinen tasapainotus on parempi sijoitus.
Vaihe 4 – Tarkista, mitä tiedonsiirtoa järjestelmäsi tarvitsee
Jos invertterisi, aurinkolatausohjaimesi tai valvonta-alustasi tarvitsee reaaliaikaista akkudataa – lataustilaa, kennojen jännitteitä, lämpötilaa, hälytyslippuja – tarvitset BMS-järjestelmän, jossa on sopiva liitäntä. RS485 on standardi useimmille 48 V:n invertterijärjestelmille. Bluetooth kattaa tee-se-itse- ja mobiilivalvonnan. Jotkut invertterit vaativat CAN-väylän tai oman protokollan. Varmista yhteensopivuus ennen tilaamista.
Vaihe 5 — Ympäristöluokituksen tarkistaminen
Sisätiloihin kuivaan tilaan asennettu BMS ei tarvitse erityistä kotelointia. Veneessä, ulkokaapissa tai moottoritilassa oleva BMS tarvitsee vähintään rungon muotoa vastaavan pinnoitteen ja mieluiten IP67-luokitellun kotelon. Kosteuden pääsy on yleisin BMS:n vikaantumisen syy ulko- ja meriasennuksissa.
Julkaisun aika: 08.04.2026
